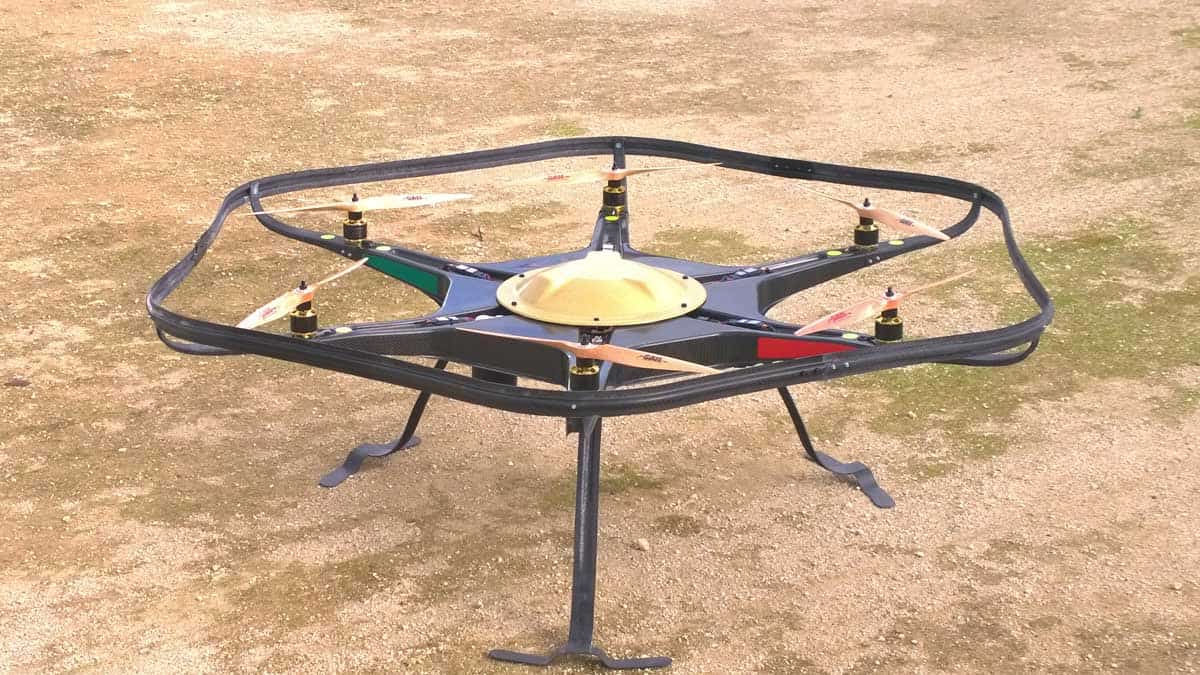

Мультикоптер – це не просто іграшка чи інструмент для зйомки. Це складна технічна система, де десятки компонентів працюють синхронно, створюючи можливість керованого польоту. Багато новачків помилково вважають, що достатньо купити найдорожчі деталі, щоб отримати ідеальний результат. Насправді важливо розуміти принципи роботи ключових систем та їхню взаємодію. Серце мультикоптера складається з кількох критичних елементів, кожен з яких виконує свою незамінну функцію в загальному механізмі польоту.
Безколекторні двигуни – джерело руху
Безколекторні електродвигуни перетворюють електричну енергію на механічне обертання, яке через пропелери створює підйомну силу. На відміну від колекторних моторів, вони не мають фізичних щіток, що робить їх надійнішими та ефективнішими. Ключовим параметром є розмір статора, який позначається чотирма цифрами – наприклад, 2207 означає діаметр 22 мм та висоту 7 мм. Чим більший статор, тим більший крутний момент може генерувати двигун. Показник KV визначає кількість обертів за хвилину на один вольт напруги – високі значення (2600-3000 KV) дають швидкість, низькі (1400-1800 KV) забезпечують тривалість польоту та ефективність з важкими пропелерами.
Електронні регулятори швидкості – диригенти оркестру
ESC (Electronic Speed Controller) виступає посередником між польотним контролером та двигунами, точно дозуючи енергію для кожного мотора. Ці пристрої приймають PWM-сигнал від контролера та перетворюють його на трифазний струм змінної частоти для безколекторних двигунів. Сучасні регулятори підтримують протоколи DShot, які забезпечують цифрову передачу команд без затримок та спотворень. Максимальний струм ESC має перевищувати піковий струм двигунів мінімум на 20% для запобігання перегріву під час агресивних маневрів. Інтеграція чотирьох регуляторів в один модуль 4-in-1 ESC спрощує монтаж та економить вагу, але окремі ESC дають можливість швидкої заміни при несправності.
Польотний контролер – розум системи
Цей мікрокомп’ютер постійно аналізує дані з гіроскопа та акселерометра, обчислюючи необхідні корекції для утримання стабільності. Процесор контролера виконує PID-розрахунки сотні разів на секунду, визначаючи точну швидкість обертання кожного двигуна. Сучасні контролери використовують чіпи STM32 серій F4, F7 або H7 – кожне покоління швидше попереднього. Вбудоване програмне забезпечення, таке як Betaflight або INAV, можна налаштувати під конкретний стиль пілотування. Критично важливою є частота опитування гіроскопа: мінімум 4 кГц для базових потреб, але професіонали використовують 8 кГц для максимальної чіткості відгуку на команди.
Система живлення – артерії енергопостачання
LiPo батарея є єдиним джерелом енергії для всього мультикоптера, і її параметри визначають можливості системи. Кожна банка акумулятора дає номінальних 3.7 вольта, тому 4S батарея видає 14.8 В, а 6S – 22.2 В. Вища напруга дозволяє двигунам створювати більший крутний момент без збільшення струму, що покращує ефективність. Ємність батареї вимірюється в міліампер-годинах і прямо корелює з часом польоту, але збільшення ємності додає вагу. C-rating показує максимальну безпечну швидкість розряду – для динамічного пілотування потрібні батареї з показником мінімум 75C, щоб уникнути просідання напруги під навантаженням.
Комунікаційна електроніка – канали зв’язку
Приймач радіокерування отримує команди від вашого передавача та передає їх польотному контролеру. Сучасні протоколи як ELRS (ExpressLRS) або Crossfire забезпечують дальність понад 10 кілометрів з мінімальною затримкою 4-8 мілісекунд. Для FPV-пілотування критичною є відеосистема, яка складається з камери та відеопередавача. Якісний VTX транслює зображення в режимі реального часу з затримкою менше 30 мілісекунд, що дозволяє пілоту точно оцінювати положення коптера в просторі. Аналогові системи залишаються популярними через надійність та низьку латентність, хоча цифрові DJI та HDZero пропонують значно кращу якість картинки.
Взаємодія компонентів – філософія балансу
Справжня магія відбувається, коли всі елементи серця мультикоптера працюють у гармонії. Потужні двигуни вимагають відповідних регуляторів швидкості, які витримають високі струми. Швидкий польотний контролер розкриває потенціал лише з якісними датчиками та стабільним живленням. Батарея має забезпечувати достатню напругу навіть при пікових навантаженнях. Навіть найдорожчі запчастини для дронів не гарантують успіху, якщо вони несумісні або неправильно налаштовані між собою.
Практичні поради з вибору компонентів
При комплектації мультикоптера починайте з визначення його призначення. Гоночний коптер потребує легких компонентів з максимальною потужністю, тоді як для синематографії важливіша плавність та час польоту. Перевіряйте сумісність напруги всіх компонентів – не можна використовувати 4S регулятори з 6S батареєю. Звертайте увагу на вагу кожного елемента, адже кожен грам впливає на співвідношення тяги до ваги. Читайте відгуки досвідчених пілотів про конкретні моделі компонентів – деякі мають відомі проблеми з перегрівом або надійністю.
Підтримка та обслуговування серця коптера
- Регулярна перевірка з’єднань – вібрації можуть ослабити пайку та роз’єми, що призводить до втрати контакту в польоті
- Моніторинг температури – регулятори та двигуни не повинні перегріватися вище 80°C навіть після інтенсивних польотів
- Калібрування сенсорів – гіроскоп та акселерометр потребують періодичного калібрування для точної роботи
- Оновлення прошивки – розробники постійно покращують алгоритми польотних контролерів, додаючи нові функції
- Контроль стану батарей – перевіряйте внутрішній опір банок та збалансованість заряду між ними
- Захист від вологи – конформне покриття електроніки запобігає короткому замиканню від роси або дощу
Розуміння роботи серця мультикоптера перетворює вас з простого користувача на свідомого пілота, здатного діагностувати проблеми та оптимізувати налаштування. Українські ентузіасти мають доступ до якісних компонентів завдяки спеціалізованим постачальникам, які розуміють потреби спільноти. Вибираючи надійного партнера для покупки електроніки, звертайте увагу на асортимент, швидкість доставки та професійність консультацій. Інвестиція в якісні компоненти окупається надійністю та задоволенням від кожного польоту.
